Het AOI Modular Tray System (MDS) bestaat uit losse onderdelen waarmee een frame rond een onderwaterhuis wordt opgebouwd. De onderdelen kunnen direct gekoppeld worden of worden uitgebreid met tussenstukken. Voor het AOI Modular Tray System zijn veel onderdelen los verkrijgbaar. Daardoor bestaan er verschillende configuraties met framedelen, handgrepen, extension plates en mounts. In deze blog leggen we uit welke onderdelen er zijn en hoe het modulaire traysysteem wordt opgebouwd.
De basis van het MDS-frame
De basis bestaat uit de MDS-01-BKT framedelen. Dat zijn L-vormige onderdelen / brackets. Deze L-brackets zijn los / per stuk verkrijgbaar (met daarbij 4 losse schroefjes en eindstukjes) of in een set van 4 L-brackets tegelijk (met daarbij 16 schroefjes). Vier van deze L-brackets vormen samen het standaard hoofdframe. Ze zitten linksboven, linksonder, rechtsboven en rechtsonder rond het onderwaterhuis. Deze framedelen hebben meerdere montagepunten. Daarop kunnen handgrepen, mounts, schroeven en andere onderdelen van het MDS-systeem worden bevestigd.
De MDS-01-HP1 handgrepen
De MDS-01-HP1 onderdelen zijn de zijgrepen van het systeem. Ze worden in een setje van 2 stuks geleverd en kunnen links en rechts aan het frame geplaatst worden. De handgrepen zorgen voor een verbeterde en comfortabele grip van het tray-systeem.
Compacte configuratie is te verbreden en verhogen
Bij een compacte configuratie voor bijvoorbeeld een actioncamera in een onderwaterhuisje worden de framedelen direct met elkaar verbonden. Er zitten dan geen verlengstukken tussen de framedelen. Het frame blijft hierdoor smaller.
Wil je een breder frame om een groter onderwaterhuis te kunnen plaatsen? Voor bijvoorbeeld een OM System TG7 onderwaterhuis kun je de tray verbreden met 5 cm extensie / verlengstukken. Deze 5cm verlengstukken worden in een set van 2 geleverd en plaats je onderaan en bovenaan de tray, zodat je setup breder wordt.
Er ontstaat meer ruimte binnen het frame rondom de onderwaterbehuizing. De linker- en rechterzijde van het frame staan herdoor verder uit elkaar. De rest van het systeem blijft hetzelfde. Alleen de breedte van de configuratie verandert.

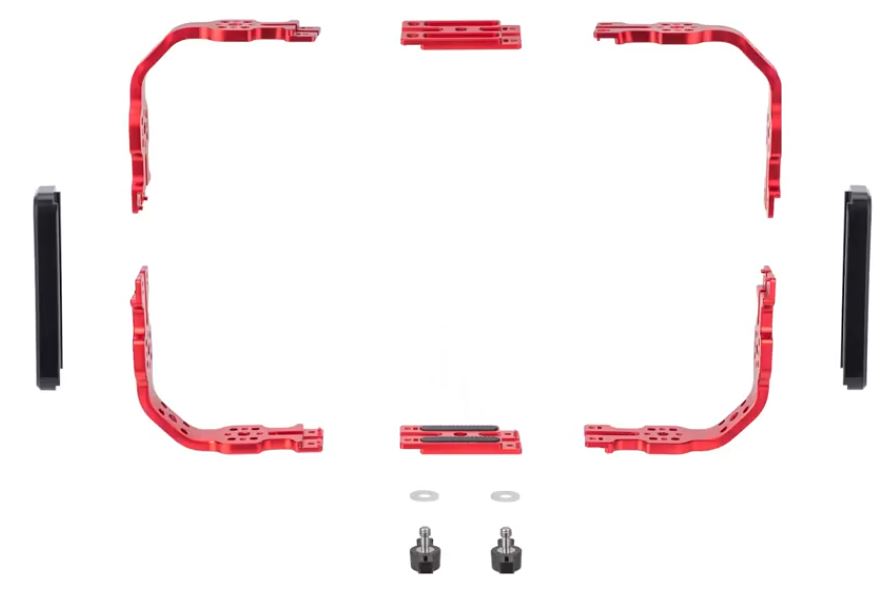

Modulair AOI MDS systeem met verlengstukken van 5 cm ertussen
Wil je bijvoorbeeld een AOI onderwaterhuis plaatsen voor je OM System of Sony camera? Dan kun je de tray wat verhogen en nog verder verbreden met de 2 cm verlengstukken. Die worden in een set van 4 geleverd. Je kunt kiezen waar je die wil gebruiken, maar in principe plaats je die aan alle vier de zijden van je frame, zodat het wat breder en hoger wordt.

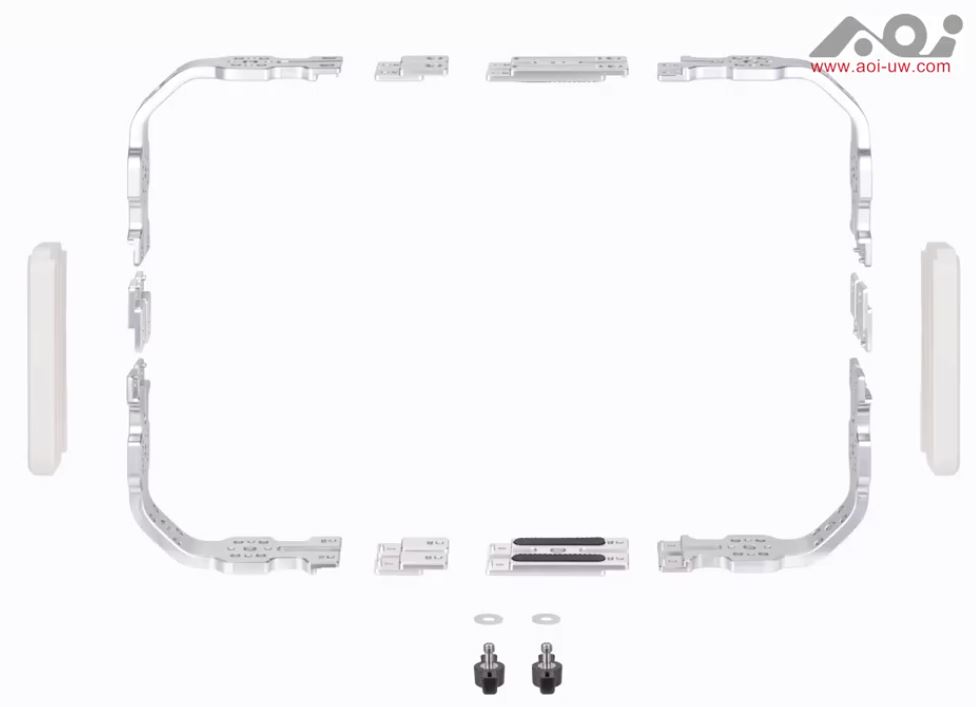

Tray opgebouwd voor grotere onderwaterhuizen met zowel 2cm als 5cm verlengstukken
De AOI GP-FM-01 mount adapter
De GP-FM-01 is een mount adapter met GoPro-style aansluiting. Deze wordt centraal op het frame geplaatst. De adapter maakt montage van een action camera of accessoire mogelijk.
De TDS-01L20 butterfly tripod screw
De TDS-01L20 is een handschroef voor bevestiging binnen het systeem. Deze schroef wordt gebruikt om onderdelen vast te zetten zonder extra gereedschap.
De AOI MDS-01-HT-1616-SLR complete set

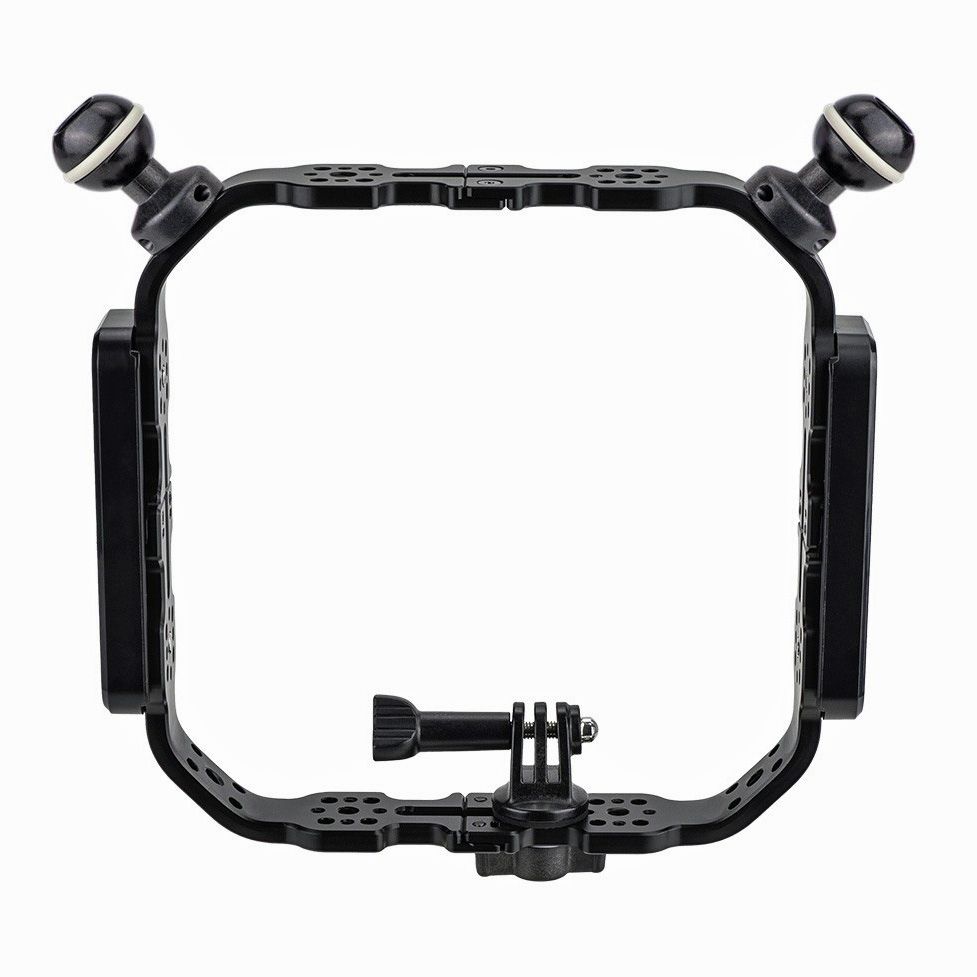

De AOI MDS-01-HT-1616-SLR is een complete frameconfiguratie met een binnenmaat van 160 mm × 160 mm (≈6.3" × 6.3"). De set bestaat uit framedelen, handgrepen en bevestigingsonderdelen voor een complete modulaire tray-opbouw. Deze configuratie wordt geleverd met twee AOI BM-03 ball mounts voor montage van armen of accessoires. Daarnaast bevat de set een GP-FM-01 GoPro-style adapter voor bevestiging van een action camera of extra mount-accessoires. Ook inbegrepen is de TDS-01L20 butterfly tripod screw voor handmatige montage van onderdelen binnen het systeem. Er zijn geen verlengstukjes in deze set opgenomen. Je kunt deze uiteraard wel verbreden door er extra 2cm of 5cm verlengstukjes bij te bestellen.
Complete (uitbreidbare) startset: dit is gebschikte breedte en hoogte voor een actioncamera
Extra stabiliteit bij gebruik AOI UH-A7CII of AO- UH-OM1II onderwaterhuis
Voor grotere AOI onderwaterhuizen, zoals het onderwaterhuis voor de Sony A7CII en de OM System OM1 Mark II zijn de AOI STB-01 en STB-02 stabiliteitsbeugels verkrijgbaar. Deze onderdelen worden gebruikt om deze specifieke onderwaterhuizen extra ondersteuning en stevigheid binnen het modulaire traysysteem te geven. De STB-01 is ontworpen voor de AOI UH-OM1II onderwaterbehuizing in combinatie met de MDS Tray-01. De STB-02 is bedoeld voor de AOI UH-A7CII onderwaterbehuizing in combinatie met de MDS Tray-02.
Voor deze grotere configuraties adviseren wij om zowel de 50 mm (≈2") EP5 extension plates als de aanvullende 20 mm (≈0.8") EP2 extension plates te gebruiken. De 50 mm extension plates vergroten het frame in breedte. De aanvullende 20 mm tussenstukken vergroten het frame daarnaast ook verder in hoogte en breedte. Hierdoor ontstaat voldoende ruimte rondom grotere onderwaterhuizen van AOI voor OM System- en Sony-camera’s. Door de modulaire opbouw kan het AOI MDS-frame nauwkeurig aangepast worden aan verschillende housingformaten en configuraties.
AOI MDS-TOOL toolkit en reserveonderdelen
Voor het AOI Modular Tray System is ook de AOI MDS-TOOL toolkit verkrijgbaar. Deze set bevat gereedschap, reserveonderdelen en bevestigingsmateriaal voor onderhoud en uitbreiding van het modulaire traysysteem. De toolkit bevat onder andere inbussleutels, een schroevendraaier, reserve M3-schroeven, washers, spring washers en end caps voor verschillende AOI MDS-onderdelen. De onderdelen worden geleverd in een compacte opbergbox zodat kleine reserveonderdelen overzichtelijk opgeborgen blijven tijdens transport, reizen of onderhoud aan het traysysteem.
