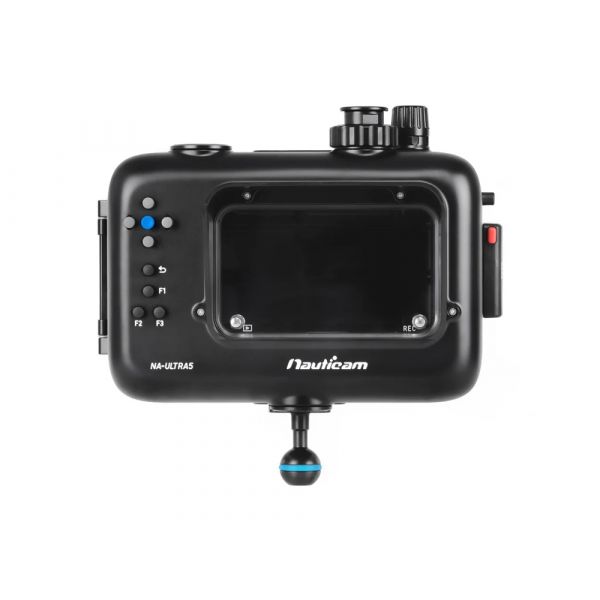

Nauticam NA-Ultra5 SmallHD Monitor onderwaterhuis

De SmallHD Ultra 5-cameramonitor is hun helderste en meest veelzijdige monitor tot nu toe. De monitor heeft ook de mogelijkheid tot camerabedieningen voor een verscheidenheid aan cinema camera's zoals ARRI, Sony en RED. Het 300nit 5" HD-scherm heeft tevens 3 aangepaste functieknoppen. De Nauticam NA-Ultra5 is zeker een onmisbaar hulpmiddel voor onderwaterfilmers.

Nauticam heeft een verscheidenheid aan SmallHD-monitoren met onderwaterbehuizingen ondersteund, inclusief ondersteuning voor zowel HDMI (1.4 en 2.0), SDI, cross-conversion en zelfs oppervlaktemonitoring. De NA-Ultra5 bouwt voort op dit sterke platform met de toevoeging van ondersteuning van de camerabesturingsfuncties van de Ultra5 door het gebruik van de speciale besturingsbundels hieronder.

SPECIALE CINEMA-CAMERABEDIENINGSBUNDELS
16265A Camerabediening kabelbundel t.b.v. NA-Ultra5 (met SDI, Ethernet, voeding kabels in één t.b.v. ARRI mini LF/Alexa 35)

16265R Camerabediening kabelbundel t.b.v. NA-Ultra5 (met SDI, Ethernet, voeding kabels in één t.b.v. RED Raptor/XL) *a special order is required for Cinema housing with M24 only

16265S Camerabediening kabelbundel t.b.v. NA-Ultra5 (met SDI, Ethernet, voeding kabels in één t.b.v. Sony Venice II)

De NA-Ultra5 heeft twee M28 accessoire bulkheads aan de bovenkant en één aan de onderzijde van de behuizing om oppervlakte monitoring mogelijk te maken. Er zijn speciale 1/4-20 UNCx4-montagepunten aan de onder- en bovenkant van de behuizing, evenals M3 x4-schroefdraadgaten voor gebruik met een montagekogel (17958).

De NA-Ultra5 ondersteunt het gebruik van de SmallHD Micro Battery Plate voor V-Mount bij gebruik met de Fxlion NANO ONE 50Wh 14.8V Ultra-Compact V-Mount battery.

De NA-Ultra5 wordt geleverd inclusief voorgeinstaleerd M16 vacuumventiel en Nauticam's vacuumcontrole en lekdetectie systeem.

HDMI 2.0
Voor HDMI 2.0 configuratie gebruik je onderstaande kabels met de M24 adapter voor HDMI 2.0 kabels of de M28 HDMI 2.0 adapter (afhankelijk van de configuratie).

25077 M24D1R205-M28A1R170 HDMI 2.0 Cable (t.b.v. NA-R5/R6/XT5 met Ninja V behuizing)
25087 M24D2R200-M28A1R170 HDMI 2.0 Cable (t.b.v. NA-a2020 met Ninja V behuizing)
25094 M24A3R140-M28A1R170 HDMI 2.0 Cable (t.b.v. NA-A7SIII met Ninja V behuizing)
25098 M24D3R140-M28A1R170 HDMI 2.0 Cable (t.b.v. NA-A7C met Ninja V behuizing)
25099 M24A2R200-M28A1R170 HDMI 2.0 Cable (t.b.v. NA-A1 met Ninja V behuizing)
25703 M24A2R225-M28A1R170 HDMI 2.0 Cable (t.b.v. NA-FX3met Ninja V behuizing)

HDMI 1.4
Voor HDMI 1.4 configuratie gebruik je de (25082) HDMI 1.4 kabel voor de Ninja V behuizing van 0.75m lang (van Ultra5 behuziing naar HDMI Bulkhead) samen met de (25033) standaard HDMI bulkhead met M16 draad.

SDI
Gebruik voor SDI-configuratie de 17926S SDI-kabelset voor gebruik met NA-Ultra5 (integraal ontwerp voor cinemabehuizing met M28 voor gebruik met Ultra5, rechte hoek aan elke kant.) Opmerking: voor cinema behuizingen met een M24-bulkhead is een speciale bestelling vereist .

Aanbevolen accessoires t.b.v. SDI configuratie:

25058 M16 SDI Bulkhead
25080 M28 to M16 Step Down Adapter
25060 25060 SDI kabel van0.4m lang
25064 15m SDI oppervlaktekabel
25065 45m SDI oppervlaktekabel

HDMI & SDI systeem lijst

MONITOR BVESTIGING
Aanbevolen accessoires voor montage van de monitorbehuizing

17951 Nauticam monitor behuizing bevestigingssysteem (vanaf SN A158538)
17952 Nauticam Atomos Shogun behuizing mounting adapter voor NA-A7RIII/α2020/A7SIII/α1//XT4/Z50.
17953 Nauticam Atomos Shogun behuizing mounting adapter voor NA-GH5SV
17954 Universal Tripod Plate voor Nauticam behuizingen
17957 Nauticam Atomos Shogun behuizing mounting adapter voor NA-S1R/S1H/BMPCC6K/II/Z7II/1DXII/5DIV/1DXIII//R5/R6

Technische specificaties

Afmetingen: 238mm(W) x 150mm(H) x 115mm(D)
Gewicht aan land: 1.64kg
Gewicht in water: (+) 0.48kg
Geteste diepte: 100m
Compatibele monitor: SmallHD Ultra 5

In de verpakking

• NA-Ultra 5 monitor onderwaterhuis
• LCD zonnekap
• M16 vacuumventiel II (voorgeinstalleerd) PN25625
• M28 HDMI 2.0 adapter (voorgeinstalleerd) PN25089
• Mountingball PN17958
• Reserve hoofd o-ring #90254
• O-ring verwijder tool en o-ring vet
• CR2032 batterij
• Inbussleutels
